是否进口否 | 产地江苏 |
加工定制是 | 品牌华捷仪表 |
型号AHJ-LDE | 类型电磁流量计 |
测量范围80m3/h | 订货号6756 |
货号477 | 精度等级0.5 |
公称通径32mm | 适用介质液体 |
工作压力1.6MPa | 工作温度80℃ |
规格32 |
DN150电磁流量计,DN400智能电磁流量计

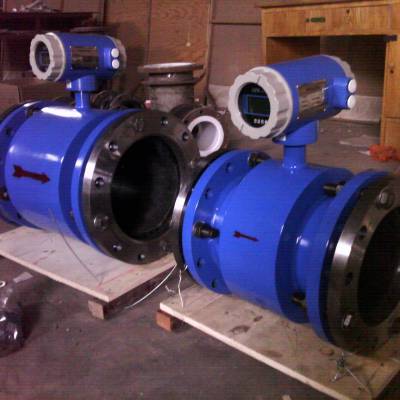

DN400电磁流量计 手机:151-5232-2185 江苏华捷仪表有限公司
DN400电磁流量计 ***应用于污水,氟化工,生产用水,自来水行业以及医药,钢铁等等诸多方面。由于原理决定了它只能测导电液体。虽说它在可靠性和稳定性方面都比其它种类的流量计要好许多,但客户在实际使用过程中,还是会发生一些问题,下面我就电磁流量计在选型和安装上详细说一下:DN400电磁流量计 选型说明
正确地选用DN400电磁流量计 是保证用好DN400电磁流量计 的前提条件。选用什么种类的DN400电磁流量计 应根据被测流体介质的物理性质和化学性质来决定,使DN400电磁流量计 的通径,流量范围,衬里材料,电极材料和输出电流等,都能适应被测流体的性质和性质和流量的要
可测量的流体
由DN400电磁流量计 的工作原理可知,能选用DN400电磁流量计 测量流量的流体必须是导电的,严格的说,除了高温流体之外,只要电导率大于5μ/cm的任何流体都选用相应的DN400电磁流量计 来测量流量,因此不导电的气体,蒸汽,油类,丙酮等物质不能选用DN400电磁流量计 来测量流量。
传感器口径的确定
流量计使用流速在0.3-15m/s范围内,此时流量计口径可选择与用户管道口径一致。
使用流速低于0.3m/s时在仪表部位局部提高流速,采用缩管方式:

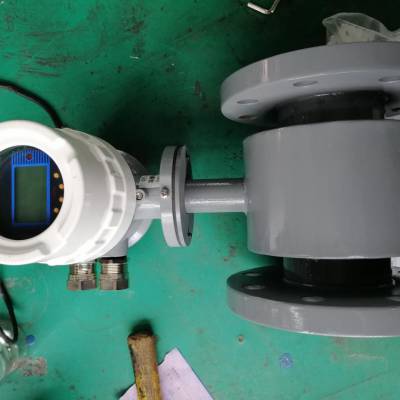

一体型或分离型的选择
一体型:现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一体。
分离型:即传感器和转换器分开装于不同的地点,一般出现以下情况时选用分离型。
DN400电磁流量计 技术参数:
口径: DN6~DN600mm
精度等级: 0.3 级、 0.5 级
量程比: 1500 : 1
测量流量: 0.3~15m/s
通讯方式: RS232、 RS485 Modbus 和 HART (任选)
连接方式:法兰
电源: 220VAC 或 24VDC
DN400电磁流量计 特点:
管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
在现场可根据用户实际需要在线修改量程。
高清晰度背光 LCD 显示,全中文菜单操作,使用方便,操作简单,易学易懂。
采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
采用16 位嵌入式微处理器,运算速度快精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达 150 : 1
超低 EM1 开关电源,适用电源电压变化范围大,抗 EMC 性能好。
内部具有三个积算器可分别显示正向累计反向累计量及差值积算量,内部设有不掉电时钟,可记录 16 次掉电时间。
具有 RS485 、 RS232 、 Hart 和 Modbus 等安息字通讯信号输出。
具有自检与自论断功能

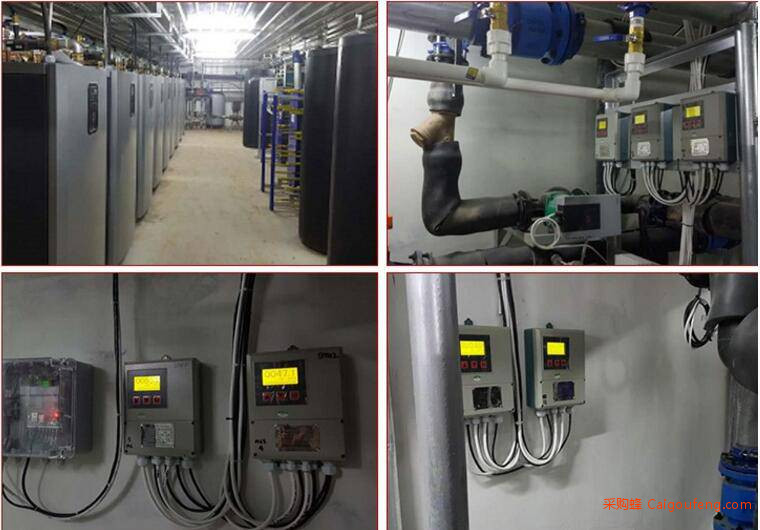

为了使DN400电磁流量计 工作稳定,在选择安装地点时应注意以下几方面的要求:
尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
、应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
、应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95%
、选择便于维修,活动方便的地方
、DN400电磁流量计 应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。
如何选择防护等级:
&IP65:防喷水型,允许水***从任何方向对传感器喷水,喷水压力为30kPa,出水量为2.5L/s,距离为3m。
IP68:潜水型,长期工作在水中。
防护等级应根据实际情况来选择,传感器装在地面以下,经常受水淹的,应选用IP68,传感器安装在地面以上,应选用IP65。
